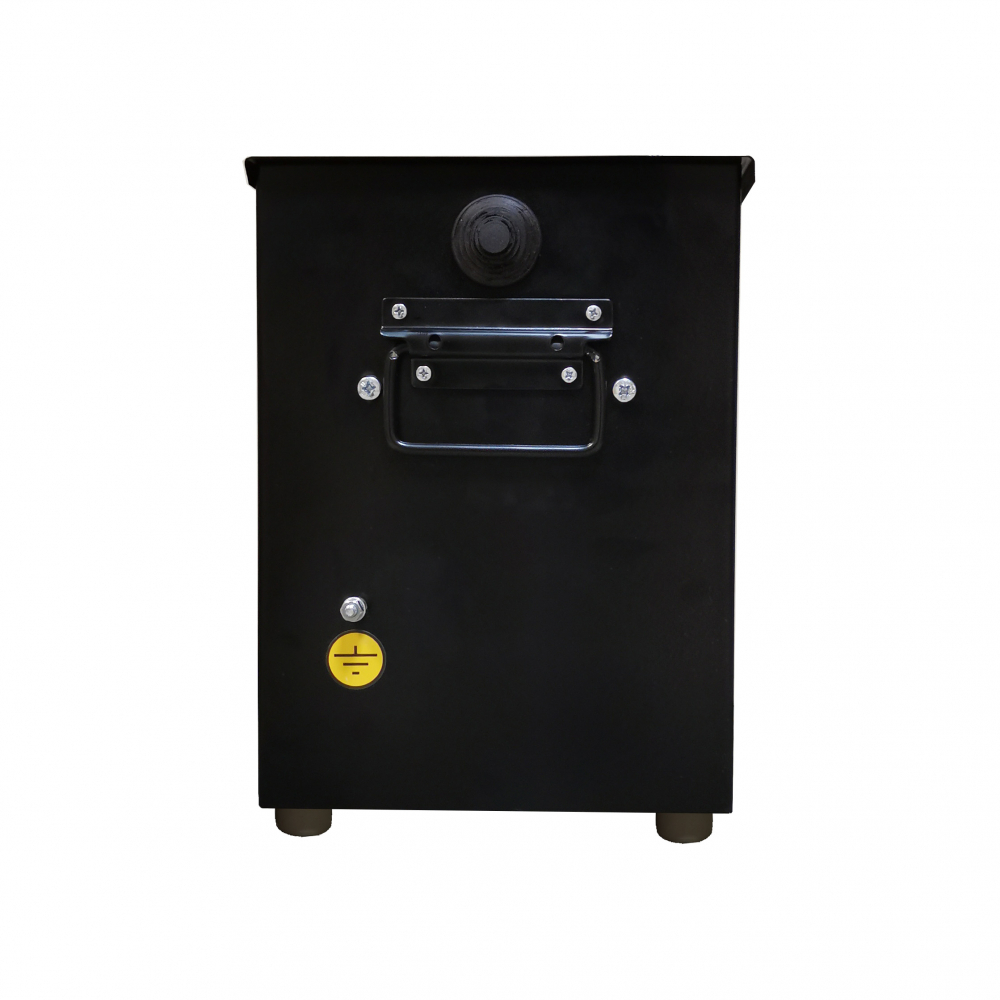

Симметрирующий 3-фазный трансформатор ТСТ-О-25 предназначен для преобразования 3-фазной электросети в однофазную. Позволяет подключить неделимую однофазную нагрузку мощностью превышающей выделенную на фазу к трехфазной питающей сети.
Наиболее распространенный вариант применения - трансформатор для зарядки электромобиля.
Устройство трансформатора симметрирующего 3/1 ТСТ-О-25:
Конструктивно представляет собой несколько многослойных катушек из медного провода на магнитопроводе (металл с высоким значением магнитной проницаемости), соединенных особым образом и разделенных экраном. Конструкция ТСТ-О-25 запатентована.
Трансформатор ТСТ-О-25 оснащен клеммной колодкой, к которой присоединяются провода от питающей 3ф. сети и и нагрузки.

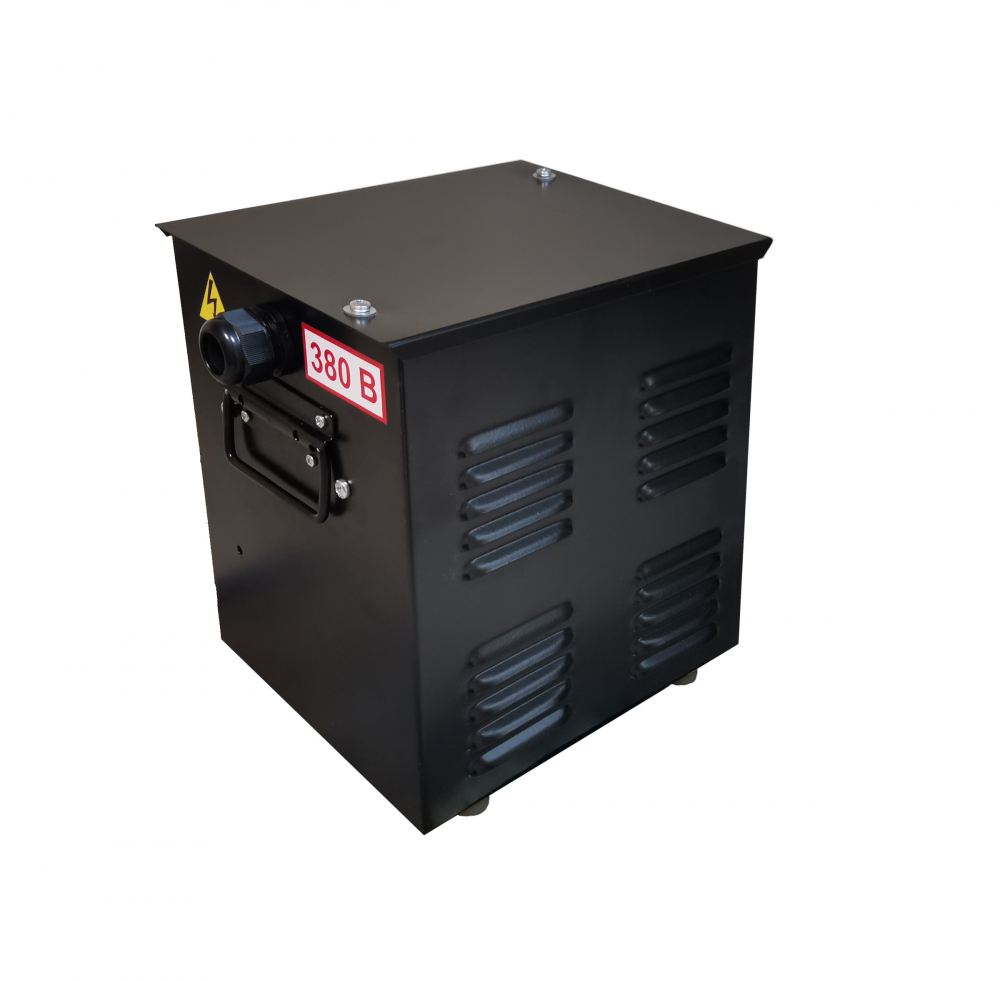

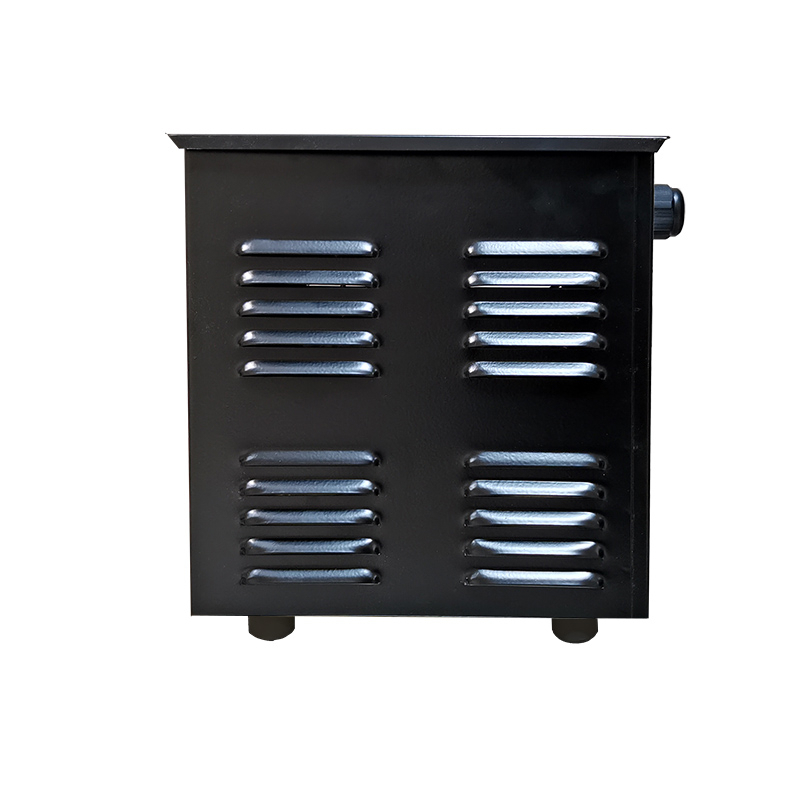

Симметрирующий трансформатор 3/1 ТСТ-О-25 охлаждается естественным способом за счет конвекции воздуха через отверстия корпуса. Отсутствие движущихся частей обеспечивает дополнительную надежность.
| Мощность, кВА: | 25 |
| Входное напряжение, В: | 380 |
| Выходное напряжение, В: | 220 |
| Вес, кг: | 140 |
| Размеры (ДхШхВ), мм: | 580*260*460 |
| Материал обмоток: | медь |
