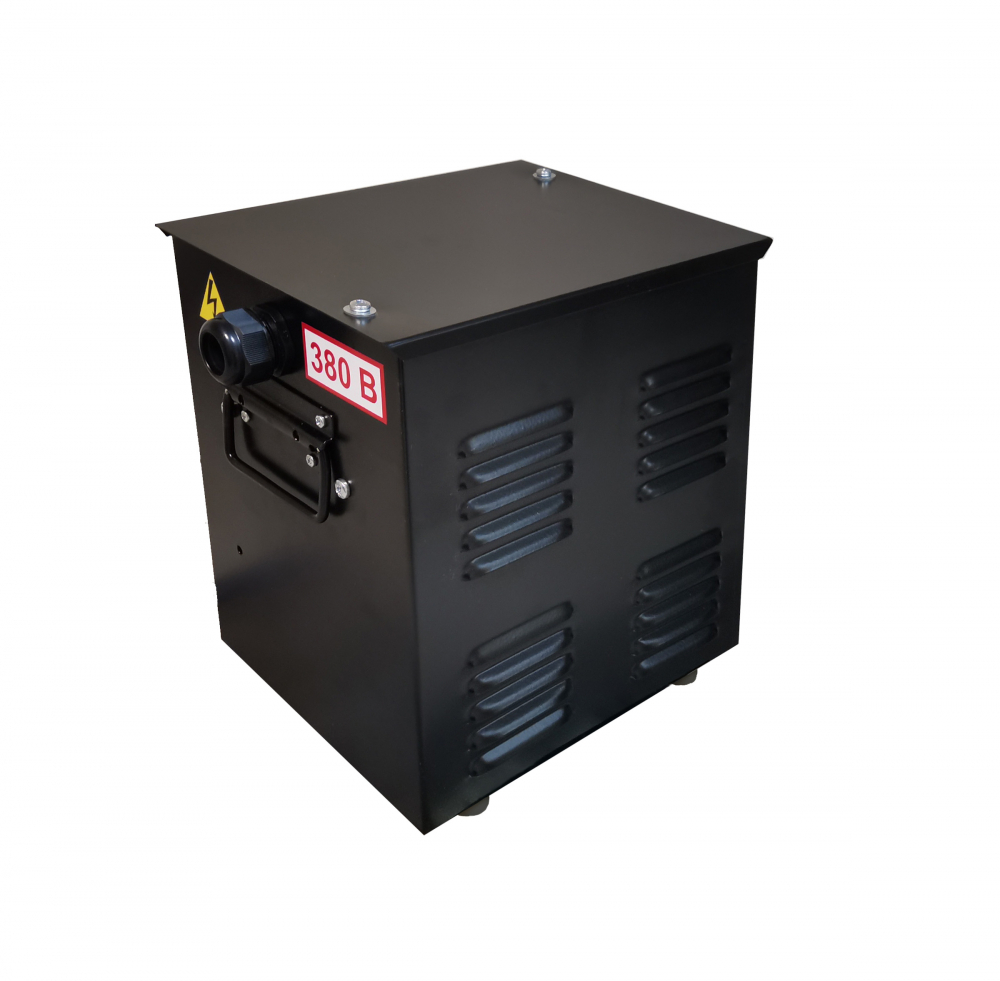

Симметрирующий 3-фазный трансформатор 3/1 ТСТ-О-16 предназначен для преобразования 3-фазной электросети в однофазную. Позволяет подключить неделимую однофазную нагрузку мощностью превышающей выделенную на фазу к трехфазной питающей сети.
Наиболее распространенный вариант применения - трансформатор для зарядки электромобиля.
Устройство трансформатора симметрирующий 3/1 ТСТ-О-16:
Конструктивно представляет собой несколько многослойных катушек из медного провода на магнитопроводе (металл с высоким значением магнитной проницаемости), соединенных особым образом и разделенных экраном. Конструкция ТСТ-О-16 запатентована.

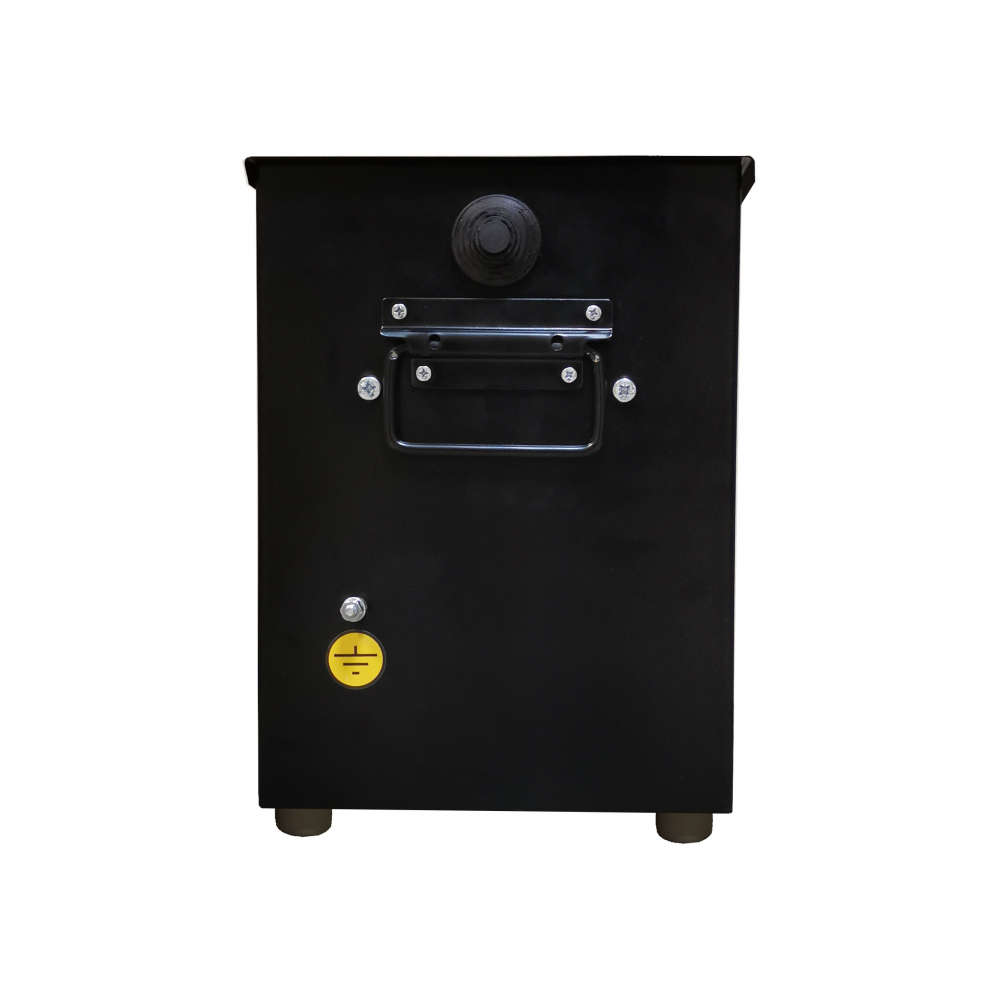

Трансформатор ТСТ-О-16 оснащен клеммной колодкой, к которой присоединяются провода от питающей 3ф. сети и и нагрузки.

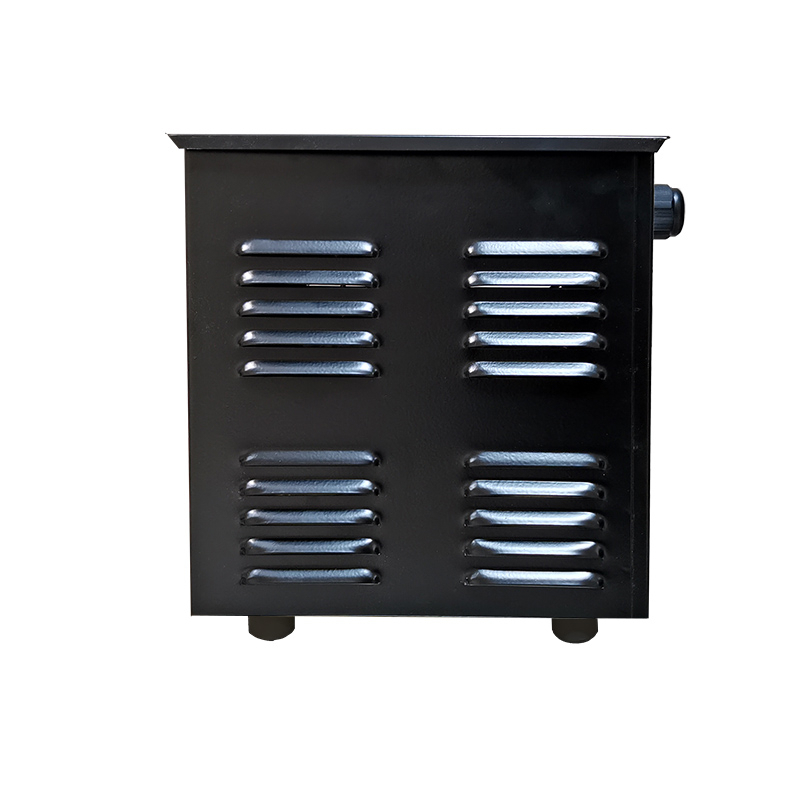

Симметрирующий трансформатор 3/1 ТСТ-О-16 охлаждается естественным способом за счет конвекции воздуха через отверстия корпуса. Отсутствие движущихся частей обеспечивает дополнительную надежность.
| Мощность, кВА: | 16 |
| Входное напряжение, В: | 380 |
| Выходное напряжение, В: | 220 |
| Вес, кг: | 90 |
| Размеры (ДхШхВ), мм: | 580*260*460 |
| Материал обмоток: | медь |
