Симметрирующий 3-фазный трансформатор ТСТ-О-100 предназначен для преобразования 3-фазной электросети в однофазную. Позволяет подключить неделимую однофазную нагрузку мощностью превышающей выделенную на фазу к трехфазной питающей сети.
Наиболее распространенный вариант применения - трансформатор для зарядки электромобиля.
Устройство трансформатора ТСТ-О-100:
Конструктивно представляет собой несколько многослойных катушек из медного провода на магнитопроводе (металл с высоким значением магнитной проницаемости), соединенных особым образом и разделенных экраном. Конструкция ТСТ-О-100 запатентована.

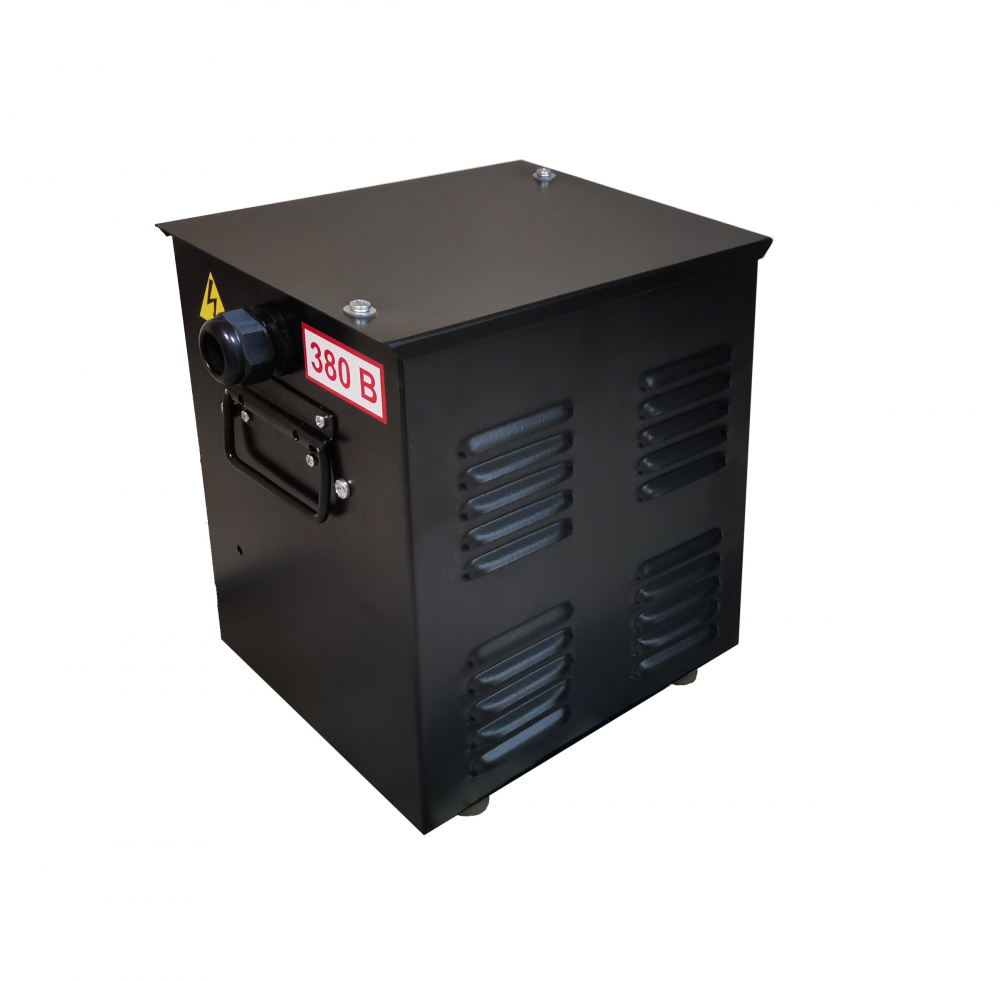

Трансформатор ТСТ-О-100 оснащен клеммной колодкой, к которой присоединяются провода от питающей 3ф. сети и и нагрузки.

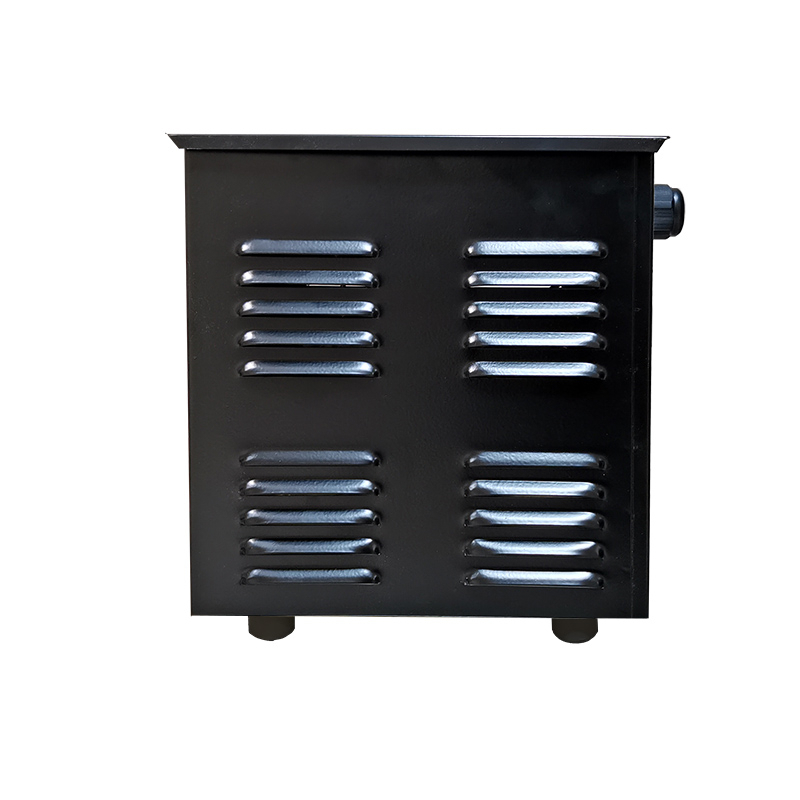

Симметрирующий трансформатор ТСТ-О-100 охлаждается естественным способом за счет конвекции воздуха через отверстия корпуса. Отсутствие движущихся частей обеспечивает дополнительную надежность.
| Мощность, кВА: | 100 |
| Входное напряжение, В: | 380 |
| Выходное напряжение, В: | 220 |
| Вес, кг: | 540 |
| Размеры (ДхШхВ), мм: | 800*490*870, 800*600*1300 |
| Материал обмоток: | медь |
